輪胎是連接駕駛員、汽車和道路三者的重要橋梁。輪胎的動力學特性對汽車的行駛性能，如操縱穩定性、安全性、平順性及燃油經濟性等有著極其重要的影響。隨著汽車工業的發展及消費者對汽車產品越來越高的要求，輪胎的動態特性研究受到了越來越多科研人員的重視。
為了提高乘車舒適性和監測胎壓，需要準確地掌握輪胎表面的動力學特性。德國弗勞恩霍夫機床和成型技術研究所（Fraunhofer IWU）和德雷斯頓工業大學（Dresden University of Technology），使用Polytec3D掃描式激光測振儀結合試驗臺，研究道路/輪胎的激勵機制，獲取輪胎的動力學特性。與傳統接觸式測試方法相比，激光測振儀采用非接觸式測量方法，在有大量測點時具有明顯優勢。
輪胎是安全要素
乘用車輪胎的動力學特性對汽車的行駛性能如操縱穩定性、安全性、平順性、舒適性以及燃油經濟性等有著極其重要的影響。對輪胎與路面接觸面的振動特性的深入研究將成為輪胎振動分析方法集成至汽車開發過程的基礎。
德雷斯頓工業大學汽車工程學院（后面簡稱IAD）和德國弗勞恩霍夫機床以及成型技術研究所（后面簡稱Fraunhofer IWU），共同致力于車輛技術和聲學方面的研究。業內較普遍的做法是運用試驗與仿真分析相結合的方法來建立輪胎在特定路面激勵下的振動響應模型，本文使用非接觸式3D激光掃描測振儀來獲取不同輪胎表面的振動特性。
研究輪胎振動特性的重要性
乘車舒適性是指“影響乘客的所有機械和聲學振動的總和”。乘車舒適性的降低會導致駕駛員在行駛的時精神和身體壓力的增加，這反過來會增加事故風險。無論是從整車的安全性還是質量上考慮，乘車舒適性都尤為重要。輪胎的動力傳遞特性通過底盤傳輸至車輛內部。諸如參考文獻的研究項目，客觀分析了輪胎振動對舒適度的影響，主觀分析了兩者之間的相關性。

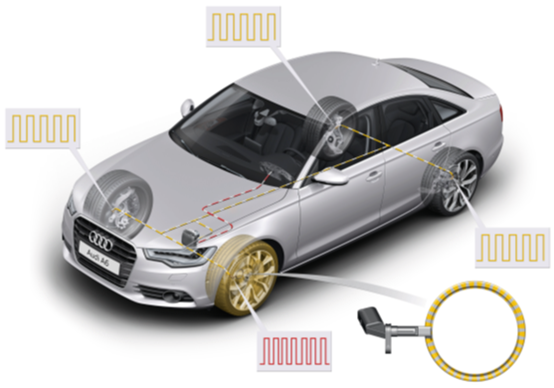

圖1 奧迪汽車上安裝的間接胎壓監測系統，四個輪子輸出四個速度信號
輪胎振動特性也對間接胎壓監測有非常大的影響。如果內胎壓力過低，該系統會發出警告，并作為輔助駕駛系統的一部分。間接監測系統通過分析車輪轉速信號來識別任意的胎壓損失，如圖1所示。除了車輪徑向上的動態變化外，轉速信號還會在輪胎特征振型上顯示出與壓力相關的頻移，最終由ESP控制單元對傳感器信號進行分析，在行駛過程中，系統將會對當前狀態的變化與指定數據進行比較。
這表明輪胎的振動特性對車輛的總體特性如舒適性、安全性以及與效率相關的輔助駕駛系統等有著重要的物理影響。接下來的段落將介紹輪胎振動測試時所使用的工具。
輪胎測試方案的選擇

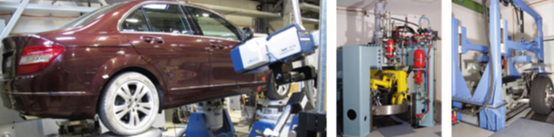

圖2 Fraunhofer IWU的振動測試臺（左），IAD的外部轉鼓試驗機（中）和IAD的車輪懸掛測試臺（右）
如圖2所示，共有3個試驗臺。圖2（左）為Fraunhofer IWU的振動測試臺，可分析有負載時的輪胎振動特性。在測試過程中，車輛被固定，使每個振動器支撐著一個車輪。試驗臺還可用于復現整車底盤噪聲用于動態強度測試。
第二種常用方法是使用外部轉鼓測試臺，測量行駛在凸臺上旋轉加載后的輪胎的振動特性。如圖2（中）為IAD的輪胎測試臺，這種測試方法得出的結果不受底盤影響。也可以在車輪懸架試驗臺上進行測試，方法如圖2（右），為IAD的車輪懸掛測試臺，進而研究輪胎在車輪懸架的影響。
測試臺調研
圖3 試驗臺調研-三個掃描頭同時測量的3D掃描式激光測振儀（左），固定和轉動模式下的輪胎階次分析瀑布圖（中），測量輪胎表面的特定區域（右）
圖3（左）顯示的是使用3D掃描式激光測振儀進行測試，主要原因有：1）由于是旋轉運動，傳統的采用粘貼式傳感器、使用力錘激勵的方法不可行；2）3D掃描式激光測振儀采用非接觸式測量方法，對測試表面無任何附加質量影響；3）在有多個測點時，3D掃描式激光測振儀優勢更加明顯，激光所到之處即相當于一個傳感器；4）使用激光測量技術可以檢測輪胎表面的特定區域，且具有超高的空間高分辨率，如圖3（右）所示。
這里需要注意的是，必須確保整個測量周期內所有測點的激勵都保持一致。由于數值平均計算和高測量分辨率，每一種工作狀態的完整掃描可能需要幾個小時，這取決于總的測點數量。
Fraunhofer IWU已成功地完成了有負載直立輪胎的振動測試，如參考文獻【4】。經過IAD外轉鼓試驗機上的第一次測試后，明確系統配置和測試方式，確定可以使用Polytec公司的3D掃描式激光測振儀完成有負載運轉輪胎的動力學測試。
為控制輪胎試驗所需時間，將激光測振儀安裝在一個按IAD試驗臺等比例縮小的小型輪胎試驗臺上，比例為1/10。通過視頻圖像里的激光束位置，確定好測試空間內三個掃描頭的位置。另外還引入距離測量激光，以建立相位參考。在測量旋轉對象時，3D系統中掃描頭的位置擺放非常關鍵。因?yàn)檩喬サ淖畲髨A周速度不能超過激光照射方向上所允許的最大速度分量。另外，還需減小掃描角度，例如增加掃描頭與被測表面之間的距離。
旋轉表面振動測量所面對的另一個難題是散斑噪聲，當旋轉頻率增加時，散斑噪聲表現為響應信號?？砷_啟PSV軟件里的“Speckle Training”選項，將信號噪聲降到最低。
需要注意的是，旋轉表面振動測試結果包括固定振動和旋轉振動兩種振型。圖3（中）顯示的是輪胎階次分析瀑布圖。其中清楚顯示了在逐漸提高轉速的情況下，固定振動與旋轉振動的階次。這些階次線相交于零點，特征頻率保持不變。隨著轉速的增加，兩種模態之間的本征頻率的差值幾乎呈線性增加，這是滾動輪胎的基本特性，但這也與其它因素如輪胎的結構和材料有關。
由于負載輪胎胎面扁率扁平化及相關對稱性的變化，無負載輪胎在靜止時的特征模態被分為兩個獨立特征頻率的特征模態。在轉速逐漸提高的情況下，多數的特征模態會在較低的頻率體現一般而言，當固有頻率較低時，隨著轉速的增加，大多數特征模態就會出現，且階次越高，差值越大。這就是為什么低階時特征頻率偏差較小的原因，如固定帶垂直模式。這也是為什么高速時車輪的特征模態的頻率不大于靜止時的特征頻率。對于旋轉的車輪，由扁平以及旋轉本征模態對組成的特征模態具有復雜的振動模式，其以相反的方向旋轉。
測量結果有效

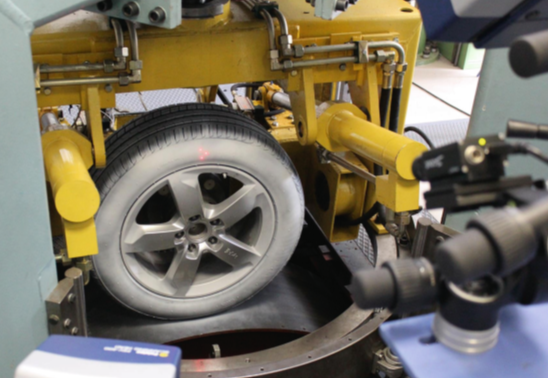

完成前期調研工作后，在IAD的外轉鼓試驗機進行輪胎的振動測試，輪胎處于恒定載荷和恒定氣壓下，型號為235/60 R18，速度為20~30 km/h。測量時，輪胎隨著平面鋼制轉鼓轉動，同時受到轉鼓上安裝的凸起桿的激勵。
將3D掃描式激光測振儀置于輪胎側面，定義好測量網格后開始測量輪胎表面振動。每一個測點上至少做40次數據平均，耗時超800 ms。
把從IAD外部轉鼓試驗機所獲得的測量結果，與參考文件【7】所介紹的輪胎的有限元模型進行比對，以確保在頻率高達250 kHz范圍內的測量數據足夠精確。輪胎的橫截面分為胎邊、胎面和環帶三個部分，因?yàn)橄鹉z部件因功能不同，材料特性也不同。
據參考文獻【6】Kindt研究發現，在高達500Hz時，輪胎表面紋理設計對轉動的影響不明顯。這就是為什么胎面在模型中被描述為光面的原因。

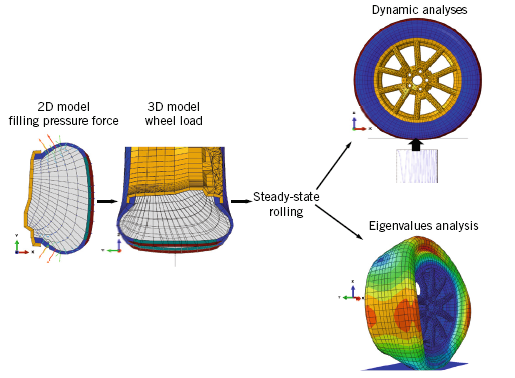

如圖4所示，在Abaqus有限元仿真過程中，首先是對二維模型上的壓力施加等效力。待將結果轉化為三維模型后，對輪胎加上固定負載，采用約束邊界條件，勻速轉動。最后，根據邊界條件，對輪胎的動力學分析傳遞函數和特征值進行編程。
圖4 輪胎的有限元仿真過程

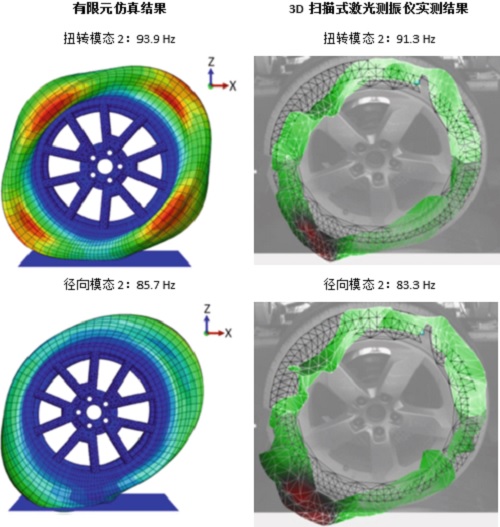

圖5 仿真振型與實測振型的吻合度較好
圖5給出在X-Z平面上，兩種不同振動模態下的有限元仿真結果與實測結果之間的對比，此時輪胎速度為30 km/h。圖5左列和右列在是接近的頻率下，有限元仿真振型和實測振型的對比圖。輪胎在特定振動模式下的運動不能像在模擬中那樣被清晰地識別出來，但是可以識別出兩者之間基本的相似性。
需要注意的是，由于試驗臺的結構原因，導致掃描頭不易接近，所以掃描頭的位置并非最佳。有限元計算出的振型不是基于實際激勵而得出，而實際測量的振型則是基于轉鼓和輪胎表面的工作振動分析。驗證結果存在差異的另一個深層次原因是試驗臺滾筒的曲面與模型中的平面截然相反。
結論和展望
使用3D掃描式激光測振儀，測試外轉鼓試驗機上輪胎的振動特性是一個巨大挑戰。前期我們做了大量的研究準備工作，成功地獲取了微型測試臺說轎車輪胎的工作振動。輪胎的某些振動模態與有限元模型的特征模態，具有良好的一致性，實現了測量與仿真的相關性。
一旦試驗?zāi)B(tài)與計算模態具有較好的相關性，就有可能在已經驗證過的輪胎模型的基礎上，推導出一個新的機械替代模型。這樣旨在加深工程師們對輪胎振動特性背后其工作機制的了解，以研發出有效的方法確保間接輪胎壓力監控系統的精確運行。
鳴謝
本次輪胎振動特性測量是一個大的團隊竭誠合作的結果。筆者非常感謝Dipl.-Ing. Holger Kunze和 cand. ing. Christoph Schiller兩人的鼎力幫助。Kunze是德國德累斯頓大學機電一體化和功能輕量化設計系的負責人，主要研究車輛技術、機床和醫學技術。Schiller是德累斯頓工業大學機械工程系汽車工程專業的學生。
