PSV-500-3D 掃描式激光測振儀

讓模態測試變得很簡單！

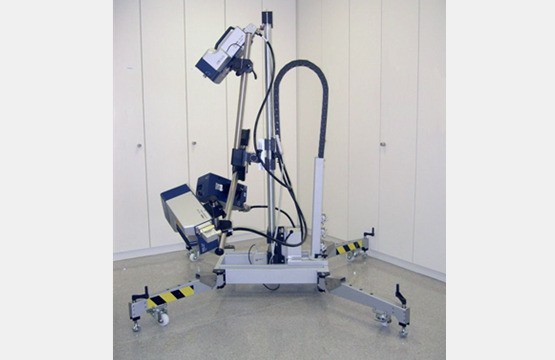

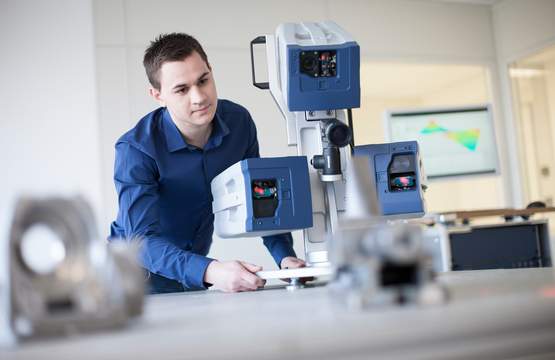

系統基于非常成熟的 PSV掃描式測振技術設計而成，兼具 PSV-500所有功能，堪稱目前世界上最頂尖的三維測振技術！系統采用三臺獨立的高精度激光干涉儀，計算機控制這三路激光在掃描過程中始終照射在目標的同一位置，掃描完畢后，由軟件自動完成多區域掃描三維數據的拼接，迅速輸出三維振型。

無需建模，用戶可直接在實物視頻圖像上快速完成測量網格布置，操作簡單直觀。

此外，PSV-500-3D還可通過激光掃描建立目標三維輪廓數據，是一款用于復雜結構的三維振動模態測量的不可替代工具！

典型應用

· 復雜結構的3D試驗模態分析

· ODS工作變形分析

· 聲學 & NVH

· 超聲 & 無損檢測

· 應力應變測試

需要報價

· 直觀高效：與傳統多通道接觸式傳感器相比，PSV-500-3D 的操作更直觀、更簡單。啟動系統、獲取形貌數據、定義掃描網格-即可開始掃描測試。

· 交互式設置：通過導入 CAE/FEM 文件或使用系統內的形貌掃描單元來獲取被測物形貌數據。直接在視頻圖像上定義掃描區域，設置掃描點的密度、布點方式等。通過對話框一次性完成帶寬、分辨率、振動激勵、通道等參數的設置。

· 快速掃描：整個掃描過程由系統自動完成。掃描過程中，激光始終保持最佳聚焦狀態，信噪比始終保持最佳，并實時顯示振動信號及參考信號的時域和頻譜圖。在寬帶激勵時，PSV-500-3D完整記錄每個測量點的頻譜信息及被測表面的振型?？焖賿呙枘Ｊ娇稍谧疃虝r間內輸出振型（每秒鐘可掃描數百個測量點）。

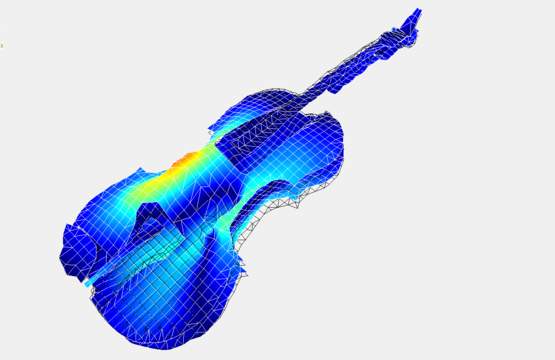

· 完美可視化：PSV 軟件包提供給用戶大量的振動信息：各部位的振動狀態，振幅大小及頻率響應，各階頻率振型，傳遞涵數等?？娠@示任意頻率下的頻譜圖，且能分析出共振點的位置，并將測量結果以圖表、圖形和動畫的形式顯示出來。這些圖片和動畫均可應用于演講和報告，給人留下深刻印象。

· 靈活分析：Polytec 信號處理器是高性能分析工具，對測試結果做大量的數學和統計運算。系統配有開放式數據存取接口，測量結果可導入至外部軟件包或公司內部軟件，用于模態分析、聲場或功率流計算。

· 最大振動速度達30 m/s（峰值）

· 測量帶寬覆蓋DC~25MHz

· 可升級成全自動 RoboVib? 機器人測振站

PSV-500 掃描頭（兩種可選）
	PSV-I-500 標準氦氖掃描頭	PSV-I-550 Xtra紅外掃描頭
尺寸 [W x L x H]	189 x 370 x 177 mm
重量	9 kg；9.2 kg（帶形貌掃描單元）	9.3 kg；9.5 kg（帶形貌掃描單元）
激光類型	測量激光：氦氖激光，波長633 nm，（紅色可見光），激光功率< 1 mW	測量激光：波長1550 nm，（不可見紅外激光），激光功率< 10 mW 定位激光：波長520nm，（綠色可見激光），激光功率< 1 mW
激光類型, PSV-G-500 形貌掃描單元	波長 670 nm +/-5 nm (紅色可見光)；激光功率 <1 mW
激光安全等級	2級
工作距離	125 mm … ~100 m (使用PSV-G-500形貌掃描單元時：250 mm ... 30 m)
掃描角度[h x v]	50° x 40°
擺鏡性能	角度分辨率 <0.002°，角度穩定性<0.001°/h，最大掃描速度30點/秒
被測結構大小	從幾mm²到數m²
攝像機	高清彩色攝像機，光學變焦20倍，最大視場[h x v]55°x 32°
電氣接口	多針插口，可接云臺或外部掃描控制
機械接口	六角形三腳架接口，可安裝至VIB-A-T02三腳架上，帶2個M6螺紋

PSV-500-3D-H技術參數
掃描頭	解碼器	檔位數量	最大振動速度m/s	帶寬	分辨率¹ (μm/s)/√Hz	分辨率⁵數據接口μm/s	參考通道數量	信號發生器數量
PSV-I-500 標準氦氖掃描頭	DV-03	14	0.01 ... 12	0 Hz ... 100kHz³	0.005 ... 0.05	0.00048 ... 5.7	8	4
PSV-I-550 Xtra紅外掃描頭	DV-03	14	0.025 ... 30	0 Hz ... 100kHz³	0.03 ... 0.14	0.0012 ... 14	8	4

PSV-500-3D-M技術參數
掃描頭	解碼器	檔位數量	最大振動速度m/s	帶寬	分辨率 (μm/s)/√Hz	分辨率5 數據接口 μm/s	參考通道數量	信號發生器數量
PSV-I-500 標準氦氖掃描頭	DV-04	14	0.001 ... 12²	0 Hz ... 1(2)MHz⁴	0.01 ... 3	0.0038 ... 458	1	1
PSV-I-550 Xtra紅外掃描頭	DV-04	14	0.0025 ... 30³	0 Hz ... 1(2)MHz⁴	0.04 ... 8	0.095 ... 1144	1	1

PSV-500-3D-HV技術參數
掃描頭/采集模塊	解碼器	檔位數量	最大振動速度m/s	帶寬	分辨率 (μm/s)/√Hz	分辨率5數據接口μm/s	參考通道數量	信號發生器數量
PSV-I-500 氦氖V模式	DV-08	14	0.001 ... 12²	0 Hz ... 25MHz⁶	0.01 ... 18	0.038 ... 458	1	1
PSV-I-500 氦氖H模式	DV-08	14	0.001 ... 12	0 Hz ... 100kHz	0.005 ... 0.05	0.00048 ... 5.7	8	4
PSV-I-550 紅外V模式	DV-08	14	0.0025 ... 30³	0 Hz ... 25MHz⁶	0.04 ... 48	0.095 ... 1144	1	1
PSV-I-550 紅外H模式	DV-08	14	0.0025 ... 30	0 Hz ... 100kHz	0.03 ... 0.14	0.0012 ... 14	8	4
