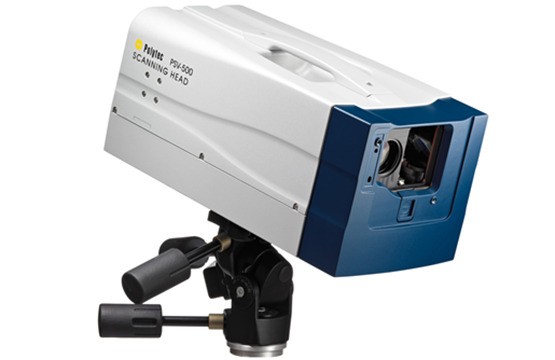

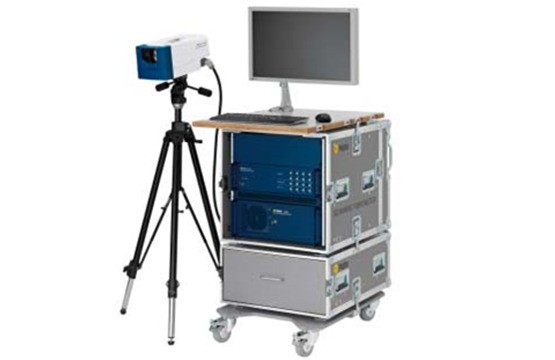

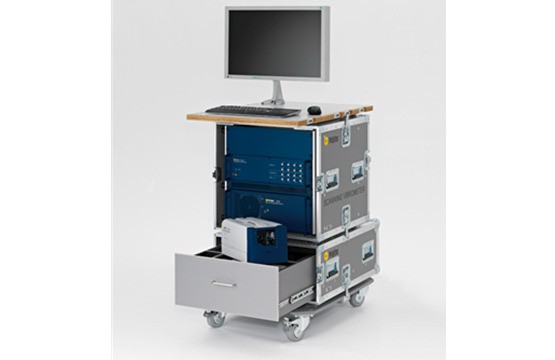

PSV-500 掃描式激光測振儀

全場掃描式激光測振儀已經革新到第五代產品，PSV-500是全球第一臺全數字式掃描式激光測振儀！

Polytec全場掃描式激光測振儀是研究和開發中最先進的振動測量系統，其應用領域廣泛，如NVH、聲學、結構動力學、超聲和FEM驗證等，可測量工作變形和確定本征模態。高頻型號還可用于無損檢測（NDT）。

H型、M型和HV型的帶寬各不相同，最高可達25 MHz。最新研發的PSV Xtra紅外掃描頭，最大振動速度達30m/s，尤其適用于超遠距離或反光不良表面的掃描測試。

典型應用

· 試驗?zāi)B(tài)分析

· ODS工作變形分析

· 聲學 & NVH

· 超聲 & 無損檢測

需要報價

· 速度分辨率：好于 0.02μm/s/1Hz 帶寬

· 頻率范圍：DC~25MHz

· 最大速度：±30m/s

· 工作距離：0.125m~100m

· 掃描點數：1~512×512 個

· 掃描角度：40°×50°，角度分辨率好于 0. 2°

· 掃描速度：每秒超過 30 個點

· 掃描對象：從小于 1 mm 到數十米結構均可

· 使用范圍廣泛,可測量從原子級微弱振動到百萬 g 沖擊

· 可升級成測量復雜結構三維振動特性的三維掃描式PSV-500-3D

· 控制器和鏈接箱，數據和電腦之間數字傳輸代替模擬傳輸，避免 DA,AD 導致的精度損失

· 增加激光穩頻模塊，優化相干，解決了3D測量中的串?dāng)_問題

· 兩種掃描頭可選：　　

① 標準氦氖掃描頭，可見綠色激光，光斑直徑小，應用范圍廣泛：從旋轉部件、微型結構、昆蟲、到數據硬盤，甚至可以透過水、玻璃進行測試；

② Xtra紅外光學頭，不可見紅外激光，最大振動速度達30 m/s（峰值），當測量高速、大型物體，或需要遠距離測試時推薦使用，尤其是測量反光不良表面時，可節省大量測量時間。

PSV-500-B 增強型技術參數
掃描頭	解碼器	檔位數量	最大振動速度 m/s	帶寬	分辨率¹ (μm/s)/√Hz	分辨率² 數據接口 μm/s	參考通道數量	信號發生器數量
PSV-I-500 標準氦氖掃描頭	DV-02	10	0.01 ... 10	0 Hz ... 50 kHz	0.02 ... 0.5	0.0048 ... 4.8	1 (4)³	1 (4)³
PSV-I-550 Xtra紅外掃描頭	DV-02	10	0.025 ... 25	0 Hz ... 50 kHz	0.01 ... 0.15	0.012 ... 12	1 (4)³	1 (4)³

PSV-500-B 高分辨率型技術參數
掃描頭	解碼器	檔位數量	最大振動速度 m/s	帶寬	分辨率¹ (μm/s)/√Hz	分辨率² 數據接口 μm/s	參考通道數量	信號發生器數量
PSV-I-500 標準氦氖掃描頭	DV-03	14	0.01 ... 12	0 Hz ... 50 （100）kHz³	0.01 ... 0.5	0.0048 ... 5.7	1 (4)³	1 (4)³
PSV-I-550 Xtra紅外掃描頭	DV-03	14	0.025 ... 30	0 Hz ... 50 （100）kHz³	0.01 ... 0.15	0.012 ... 14	1 (4)³	1 (4)³

PSV-500-H技術參數
掃描頭	解碼器	檔位數量	最大振動速度 m/s	帶寬	分辨率¹ (μm/s)/√Hz	分辨率² 數據接口 μm/s	參考通道數量	信號發生器數量
PSV-I-500 標準氦氖掃描頭	DV-03	14	0.01 ... 12	0 Hz ... 100kHz³	0.01 ... 0.5	0.0048 ... 5.7	8	4
PSV-I-550 Xtra紅外掃描頭	DV-03	14	0.025 ... 30	0 Hz ... 100kHz³	0.01 ... 0.15	0.012 ... 14	8	4

¹分辨率定義為在5米距離上貼反光膜的情況下，當信噪比為0 dB 時在1Hz帶寬下測量的信號幅值（RMS）。分辨率與頻率相關，此值是在10Hz以上測得。

²（PSV-500-B /-H 或 PSV-500-HV在H模式下）內部數字接口以及(PSV-500-M或PSV-500-HV在V模式下)內部模擬接口所對應的

量化步距分辨率。

³括號里為選配項。

PSV-500-M技術參數
掃描頭	解碼器	檔位數量	最大振動速度 m/s	帶寬	分辨率 (μm/s)/√Hz	分辨率數據接口 μm/s	參考通道數量	信號發生器數量
PSV-I-500 標準氦氖掃描頭	DV-04	14	0.01 ... 12⁴	0 Hz ... 1(2)³MHz	0.01 ... 3	0.038 ... 458	3	1
PSV-I-550 Xtra紅外掃描頭	DV-04	14	0.025 ... 30⁵	0 Hz ... 1(2)³MHz	0.01 ... 8	0.095 ... 1144	3	1

PSV-500-HV技術參數
掃描頭	解碼器	檔位數量	最大振動速度 m/s	帶寬	分辨率 (μm/s)/√Hz	分辨率數據接口 μm/s	參考通道數量	信號發生器數量
PSV-I-500 氦氖V模式	DV-08	14	0.01 ... 12⁴	0 Hz ... 25MHz	0.01 ... 18	0.038 ... 458	3	1
PSV-I-500 氦氖H模式	DV-08	14	0.001 ... 12	0 Hz ... 100kHz	0.01 ... 0.5	0.00048 ... 5.7	8	4
PSV-I-550 紅外V模式	DV-08	14	0.0025 ... 30⁵	0 Hz ... 25MHz	0.01 ... 48	0.095 ... 1144	3	1
PSV-I-550 紅外H模式	DV-08	14	0.0025 ... 30	0 Hz ... 100kHz	0.01 ... 0.15	0.0012 ... 14	8	4
