電容式微加工超聲換能器（CMUT）是一種新興的超聲傳感器技術，將有可能取代壓電傳感器。一個CMUT器件就是一個真空封裝的膜，它可以通過電激勵發射或者接收聲信號。這些膜是可以使用標準微生產工藝批量制造的，這使得可以生產更小的傳感器單元從而實現更高的圖像分辨率。
CMUT技術相對于壓電傳感器，具有幾個優勢。它可以提供更大的信號帶寬，而且通過改變膜的尺寸頻率可以調節。CMUT可以與CMOS電路兼容，有助于驅動電路片內集成，進一步降低系統噪聲。
大的傳感器陣列通常使用上萬個CMUT單元來提供更大的圖像視場。這些傳感器單元生產出來后需要評估其工作性能，從而保證整個圖像陣列提供統一的特性。使用激光測振儀可以通過非接觸的測量得到其振動的頻率和位移。單個的CMUT單元的截面圖如圖1所示。
圖1CMUT單元界面圖
測量器件性能
我們使用Polytec的MSA-500激光測振儀測量器件特性。CMUT陣列放置在樣品臺，使用探針連接。陣列驅動信號為帶有偏置的AC信號，示意圖如圖2所示。在測試中，我們關注器件在不同驅動信號下的共振頻率和動態位移。除此之外，我們還測試器件不同位置的位移，從而發現由于電阻損耗造成的位移變化，最終測試出有問題的膜。

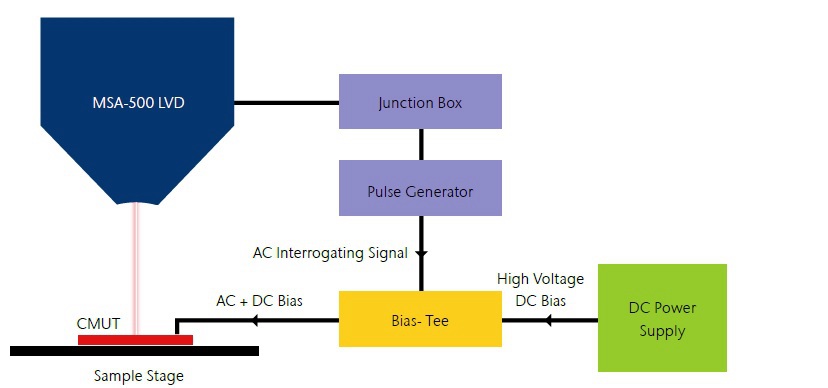

圖2樣品分析設置
數據評估
對于CMUT器件，每個膜振動一致是非常重要的。如果同一個陣列出現偏差或者某個單元不起振，將會在圖像識別的時候造成假象。這些問題有些是可以通過顯微鏡識別出來的。但是，如果某個單元由于密封不嚴漏氣，將會導致這個單元頻率和位移的變化，這些問題是通過顯微鏡看不出來的。這類的問題只有在實際使用的時候才會發現。所以如果能提前測試出這些問題，就能盡早的解決，避免更大的浪費。圖3所示的是一個這類問題的例子，圖中在正弦激勵的時候有兩個單元和其它的共振頻率不一樣。使用激光測振儀自帶的偽隨機信號我們可以進一步測試完好的單元和有有問題的單元的共振頻率，如圖4所示。從數據我們可以看到，空氣的存在導致單元在規定的工作電壓下共振頻率提高了，動態位移降低了。

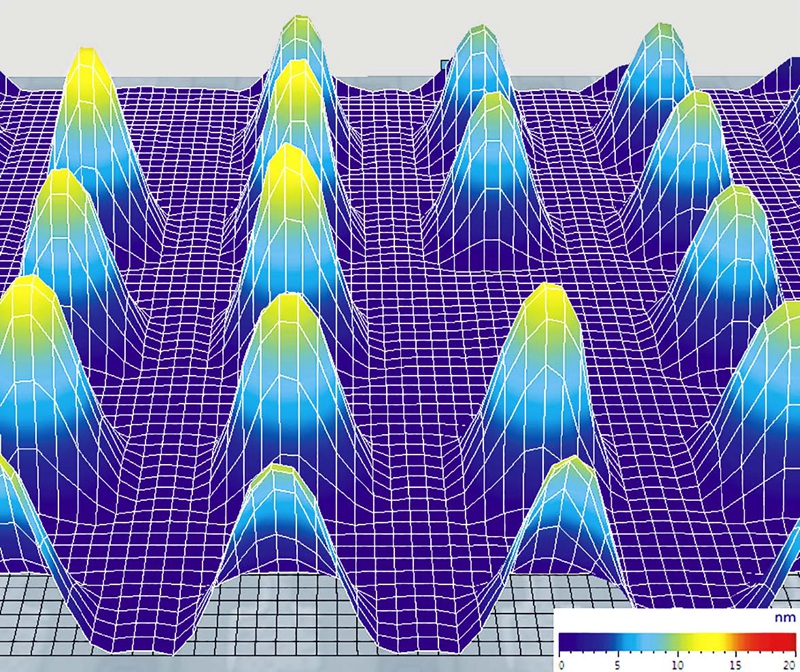

圖3激光測振儀結果顯示出有問題的單元

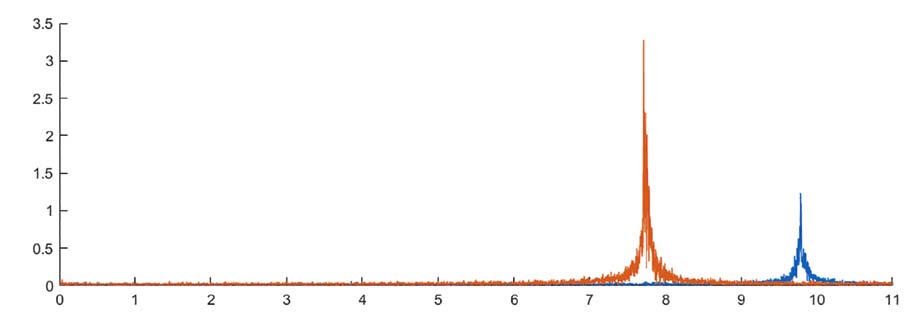

圖4有問題的單元共振頻率對比
結論
CMUT醫學圖像換能器成功的設計和生產依賴于完善的生產工藝從而生產出沒有缺陷的產品。在開發過程中，如果有能夠測試每個陣列確保產品質控標準的設備將會是非常有用的。使用Polytec的MSA系列激光測振儀，我們可以在生產過程中測試產品，識別有問題的產品，避免后續資源的浪費。
