無論是發達國家還是發展中國家，高級診斷系統都是醫院實驗室檢測患者的集中設施。尤其是在發展中國家，如瘧疾，睡眠病（非洲錐蟲?。┮约敖Y(jié)核病，仍會帶來很高的死亡率。格拉斯哥大學的Jon Cooper教授的團隊開發出了一項技術，基于超聲和微芯片表面納米振動控制流體樣本，將診斷測試與一次性便攜系統整合到一起。激光測振法使我們對芯片表面的振動進行了參數化，并大規模驗證我們的設計。
只有少數測試，比如糖尿病葡萄糖個人管理，從集中設施過渡到在患者身邊進行。為了更廣泛的開展，我們?cè)诘统杀疽淮涡栽O(shè)備上使用超聲來執行所有的需要運行完整診斷分析的不同功能。超聲傳感器已經開發的非常完善了，大多數用于消費電子產品，包括那些使用表面聲波的設備比如感知和微流控操作，如圖1a所示。我們開發了一個新的平臺，超聲波與聲子晶格（微型機械元素陣）耦合(圖 1b-c)。全息圖中的元素的折射率不同可給光塑形，與之類似，超聲場可被晶陣中的元素與元素周?chē)木仃囍g的彈性對比調制。

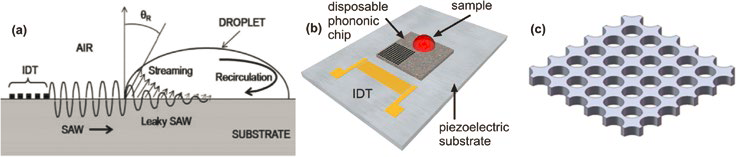

圖 1: (a) SAW在壓電晶體基層傳播機械能量給流體樣本；(b) 一個可選的形式：聲子帶隙結構被安放在一次性蓋板上，蓋板置于壓電基板上；(c) 聲子晶格圖例(孔徑 80 μm)
在平臺的一次操作中，我們應用了此技術進行了一次瘧疾診斷的綜合核酸測試。該測試目的是分析位于感染患者紅血球中的寄生蟲的遺傳物質。圖2顯示了仿真和振動測試圖，表明了使用聲子設備產生波來實現這些特殊的功能可行性。

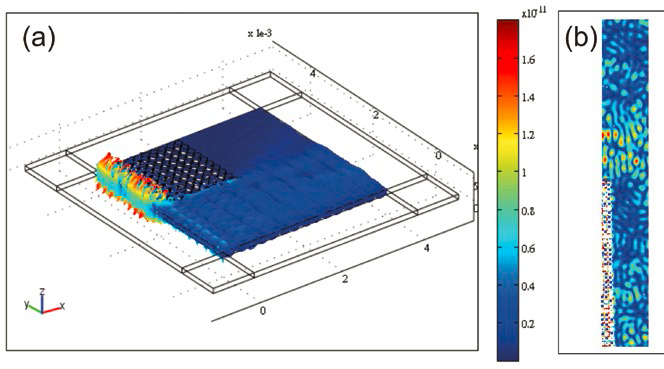

圖 2: 聲子濾波器 仿真 (Comsol Multiphysics) (b) 激光測振儀測試結果(UHF, Polytec)激勵頻率 9.35 MHz。結果(振動幅值) 顯示波傳播到結構之外時，在結構內的衰減 (測試中通過空的孔振動來表現(b))。
測試方法

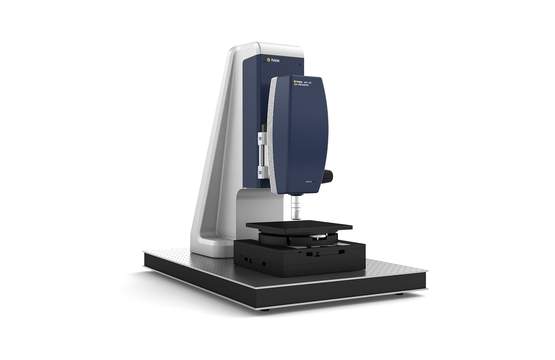

本測試使用Polytec公司 UHF-120 系統進行，激勵頻率為9.35 MHz。這些掃描的獨創性在于測試中包含不同的范圍，在長期的掃描中可以覆蓋足夠的區域來獲取縱向幅值小于1nm的有效結果，分辨率低于波長(100 μm)。在一些例子中，可以覆蓋厘米級寬度的區域，見圖3。

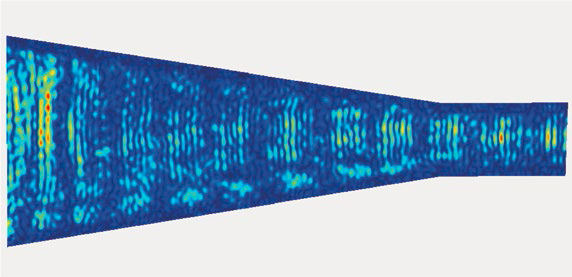

圖 3: 測振儀掃描顯示出聲子錐中的振動幅值，可將能量集中在特定位置。掃描點大約有190 000個點，激勵頻率9.35 MHz.
結論
聲子表面波設備顯示出了巨大的潛力，將床旁診斷與低成本芯片結合在一起，通過聲波控制患者流體樣本。我們已經展示了通過采集指血，利用聲學濾波器檢測瘧疾。激光測振法是開發過程的重要工具，使我們看到了整個芯片表面的振動，驗證了我們的設計。未來，會有更多復雜的測試加入到這個平臺上用來檢測疾病如結核病。
