微型壓電超聲換能器（pMUTs）正在被應用于血管內超聲和心腔內超聲領域，推動實時三維醫學超聲成像的發展。相對于傳統的陶瓷換能器，pMUTs能夠提供更高的操作頻率，具有更小的體積。使用成熟的半導體加工工藝，作為MEMS系統的pMUTs的加工為高密度二維陣列的大批量生產提供一個更加經濟的方法。這也對信號處理片內集成電路的交互接口具有建設性的指導，因此緩解了導管超聲成像領域所面臨的挑戰。
pMUT結構和生產
pMUT的結構由一個柔性壓電膜覆蓋的腔體構成，這些膜根據施加的電學刺激產生機械變形。壓電膜是使用旋轉涂層工藝沉積到具有Ti/Pt電極層的SOI基底上的。壓電膜和電極層是通過光刻的技術形成基元二維陣列的。在這些pMUTs器件上，腔體、壓電膜和電極層被放置到一個特定的結構上從而產生預期的操作。

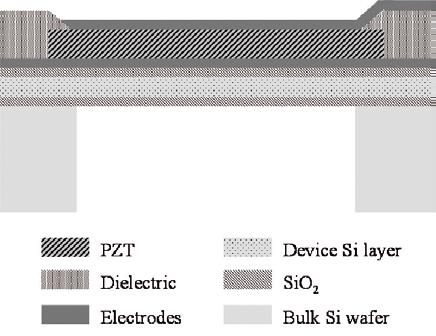

圖1 pMUTs層壓材料截面示意圖
為什么pMUT振動需要使用光學測試

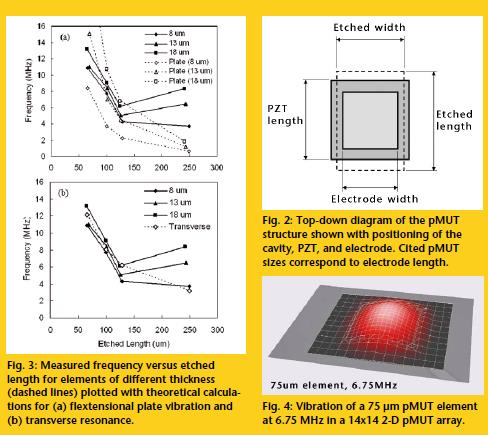

我們目前對pMUT陣列運動的理解都是基于它們聲學和電學相應的實驗測量。板件振動相關的傳統理論不足以描述pMUT結構和響應之間的關系。把pMUTs當作一個橫向諧振器模型能夠描述較小基元的振動，但是較大基元不能建模為橫向諧振器或者平面諧振器。如圖3所示，沒有任何一個模型的單一高階模型能夠準確描述其高頻響應。然而，觀測到的與厚度有關的響應頻率說明了平面諧振模型高階響應的復雜性。pMUTs元件高頻振動的光學測量可以驗證小基元的基礎模型響應和大基元復雜的高階模型振動。
振動測量結果
MSA-500微系統分析儀可以可視化單個的75微米和200微米的pMUT基元的振動。如圖4，描述了75微米基元的振動響應。然而我們?cè)诒阮A(yù)期的更大區域上觀測到了振動位移，說明了我們之前對于振動邊界條件的推測是不正確的。如圖5所示，75微米基元橫軸和縱軸位移的測量表明pMUTs振動的維度比我們預期的大10%。這個增加的振動造成了pMUTs理論的和實測的響應頻率的差別。200微米pMUT基元振動的可視化驗證了我們關于較大基元高階響應的復雜性，如圖6所示，在小于2MHz的頻率范圍上觀察到了預期的振動，但是在5.5MHz、5.7MHz和7.8MHz出現了額外的峰值，這些峰值剛好解釋了之前測試中發現的復雜的聲學輸出。
圖5. 75微米pMUT基元軸方向位移的測量

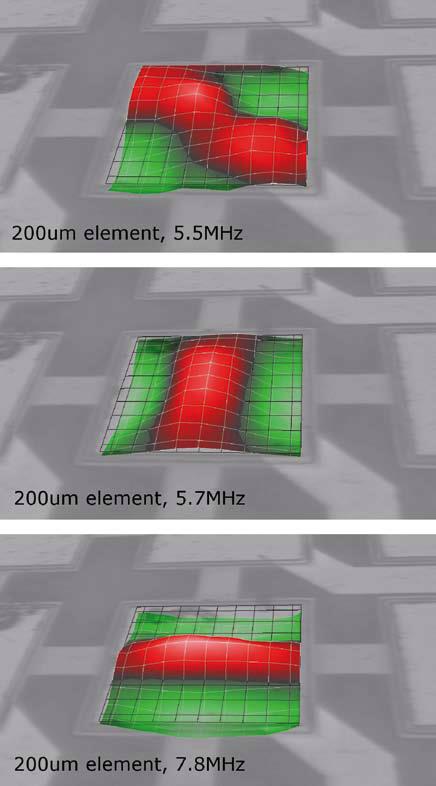

圖6. 200微米pMUT基元高頻處的振動
結論
pMUTs器件的振動呈現出復雜性和對測量條件要求高的特點，這包括高頻（大于10MHz）和高分辨率（小于1微米）。這些要求都可以通過MSA-500激光測振儀實現。
借助MSA-500可以將這些pMUTs器件振動的表面可視化，這幫助我們揭示了它們振動特性的諸多信息。較大基元高階模型的振動響應和不確定性邊界條件的揭示增加了我們對于pMUTs器件振動的理解，這將幫助我們優化理論模型。進一步的實驗可以幫助我們更好的認識pMUTs器件的振動特性，這將有利于我們進一步優化它們?cè)卺t(yī)學超聲換能器上的表現。
