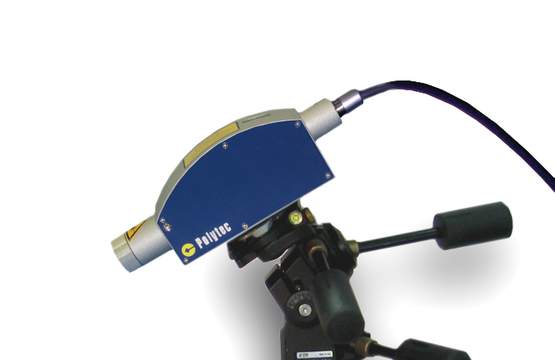

VibroOne 緊湊式激光測振儀

VibroOne激光多普勒測振儀采用緊湊式設計理念，尤其適用于空間受限測試環境，廣泛應用于科研實驗室、條件苛刻的生產環境或微型結構等振動測試。用戶還可選配內置高清彩色攝像機，有助于激光點更精確定位，提高測量精確度。光學濾光片可使測量激光的對比度達最佳。安裝顯微鏡頭后，光斑直徑最小可達1.5μm，可獲取顯微器件的更多振動特性細節。

典型應用

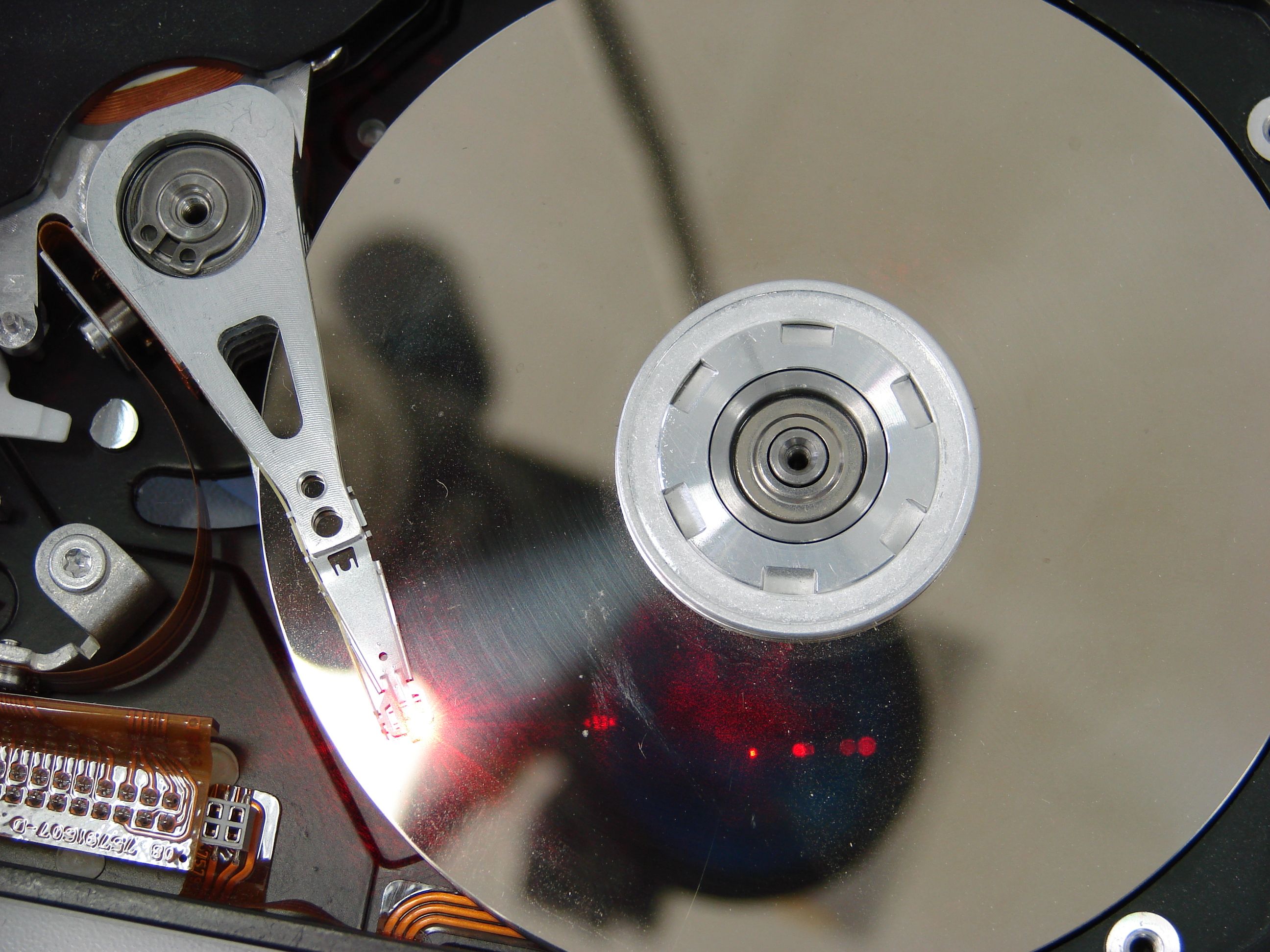

· 數據存儲

· 半導體/超聲

· 白色家電

· 汽車/電子行業

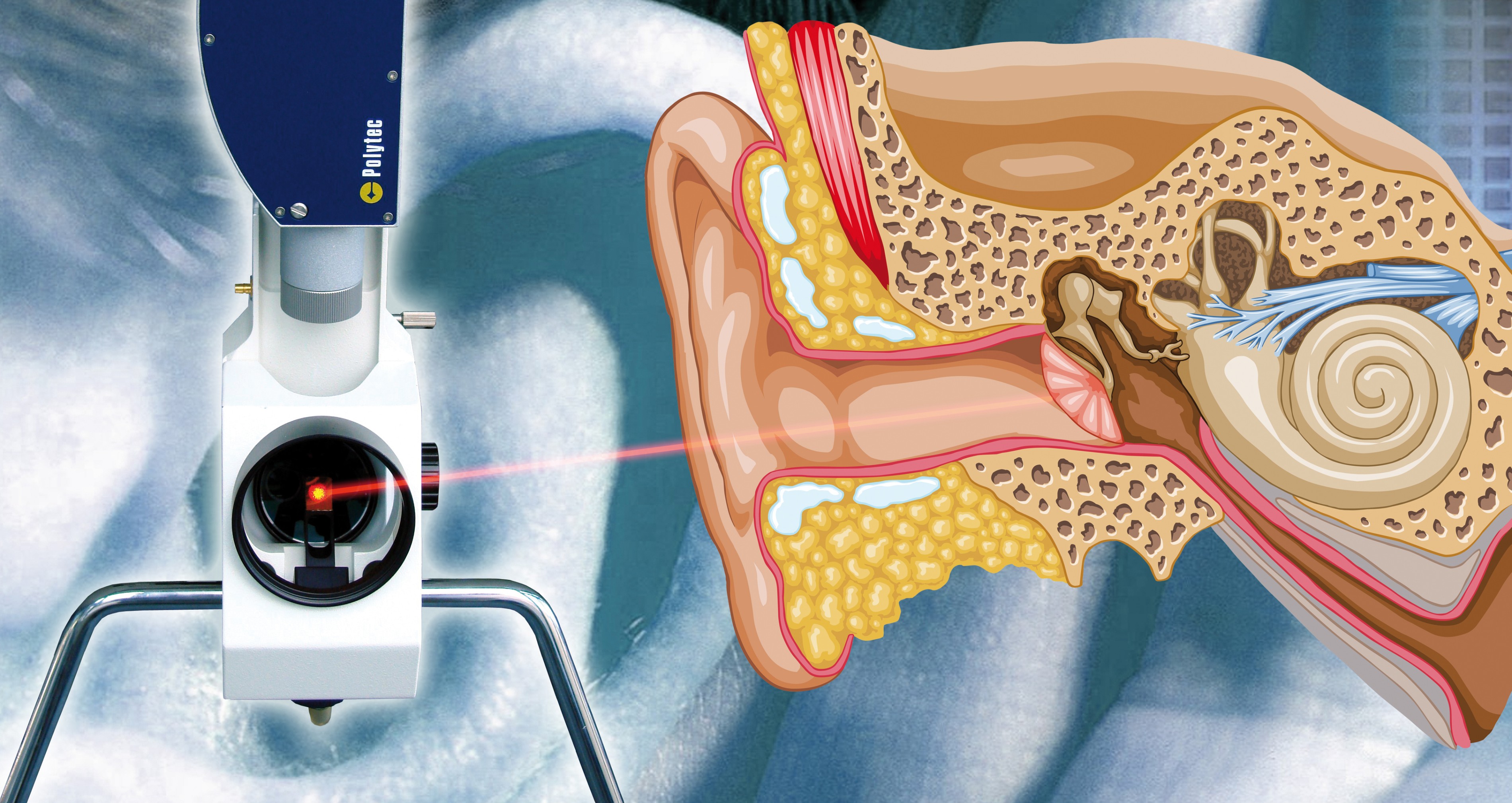

· HLV專門用于人耳科研

需要報價

· 測量的振動速度和位移的頻率范圍為3.2 MHz，速度上限為 10 m/s .

· 二種截然不同的配置型號(CLV-2/-3) ，可以滿足絕大部分普通應用

· 用于微型結構的研發工作和大型物體工業應用的理想工具

· 寬范圍選配件：如集成視頻攝像頭，位移積分器和顯微鏡頭等

· 光學頭結構緊湊，采用防塵和防濺型箱體(IP64)

· 極高光學靈敏度，工作距離范圍大，噪音低

· 可選配高清CCD，可視化監測樣品

· 專用的數據采集軟件VibSoft，集成視頻功能

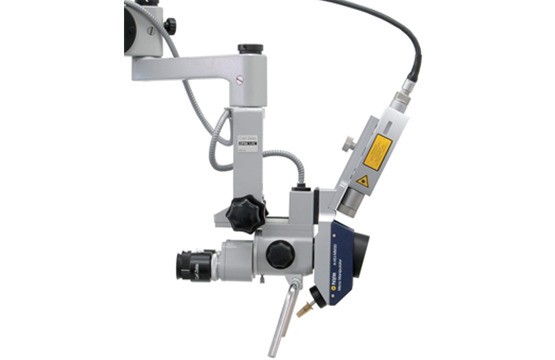

· 測量小型結構，可選配顯微鏡頭，還能配備專門照明單元

大帶寬激光測振儀

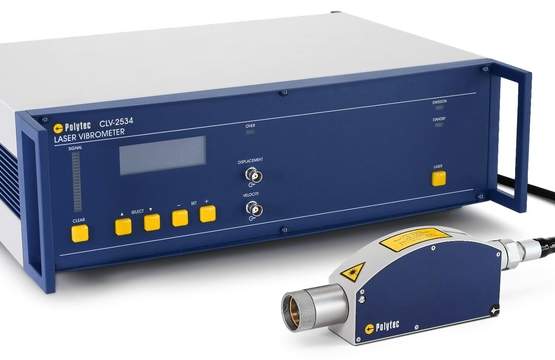

CLV-2534-2激光測振儀的控制器內包括一個三量程的速度解調器，速度上限為10m/s，頻率上限為3.2MHz。所有量程/濾波設置通過前面板按鈕或內置的RS-232接口進行。如遇需要位移輸出的應用時，如超聲焊線，則可選配一個對速度信號進行積分位移輸出模塊（頻率上限250kHz）。

高精度激光測振儀

CLV-2534-3激光測振儀的控制器以高精度數字速度解調器為特點，頻率上限為350kHz。高信噪比、高分辨率和高線性響應是數字速度解調器的突出優點。共有5個速度量程以適應各種測試任務。

通用參數
	控制器						光學頭
尺寸(L x W x H)	450 mm x 355 mm x 150 mm						201 mm x 38 mm x 71 mm
重量	11 kg						0.8 kg
防護等級	I (保護接地)						IP 64 標準
電源	100 VAC … 240 VAC ±10 %, 50/60 Hz, max. 75 W
環境溫度	+5 °C … +40 °C
存儲溫度	-10 °C … +65 °C
相對濕度	max.80 %, 無冷凝
激光電纜長度	3 m (控制器到光學頭)
電壓輸出	±10 V
接口	RS-232, max. 115 kBd, 可通過串行接口與控制器相連
濾波器	高通濾波: 100 Hz /off;
	低通濾波: 5 kHz, 20 kHz, 100 kHz, off;
	濾波跟蹤: slow/fast/off(CLV-2534-2)
光學頭技術參數
激光類型	HeNe
激光保護等級	Class 2,<1 mW, 可視
激光波長	633 nm
最小工作距離	200 mm
最小光斑直徑	1.5 μm ( LENS 20X )
最大清晰度	287 mm + n · 204 mm; n = 0; 1; 2; ...
攝像頭(可選)
攝像機類型	彩色高清CCD
像素 (H x V)	510 x 492
鏡頭	F 4.5
快門速度	從 1/60 到 1/100,000
視頻輸出	Composite (CVBS), 1 Vp-p 75 Ohm
特點
工作距離1) mm	20.02)	33.53)	200		300	3204)		500	1000		2000	每增加1m
鏡頭景深3) mm	0.012	0.048	±2		±6	±0.08		±19	±81		±339	-
光斑直徑2) μm	1.5	3	25		40	15		70	148		302	增加150
CCD視場 mmxmm	0.68	1.36	10		17	3.8		31	64		130	-
	x 0.52	x 1.04	x 8		x 13	x 2.9		x 24	x 49		x 100
1) 從光學頭的前沿開始
2) 可選 VIB-A-20xLENS 20X 鏡頭
3) 可選 VIB-A-10xLENS 10X 鏡頭
4) 可選 VIB-A-520 遠視鏡頭
大帶寬激光測振儀性能
速度解碼
量程	滿程	低頻限制		高頻限制		分辨率(1)				加速度		線性誤差
mm s-1/V	m/s	Hz		kHz		μm s-1/√Hz				g		± %
10	0.1	0.5		250		0.2				16,000		1
100	1	0.5		3000		0.5				1,900,000		1
1,000	10(7) 2)	0.5		3200		2.5				15,300,000		1
位移解碼 (可選)
μm/V	μm	Hz	kHz			nm				g		± %
0.01	0.1	1,000	250			依據速度				依據速度		2.5
0.1	1	1,000	250									2.5
1	10	1,000	250									2.5
10	100	100	250									2.5
100	1,000	10	20									2.5
1,000	10,000	10	20									2.5
10,000	100,000	10	20									2.5
1) 噪聲限制是在信號幅度在信噪比為0dB并且光譜分辨率為1Hz的情況下定義的。典型值是在工作頻率的中心點。
2) 10 m/s @ 300 kHz;7m/s @ 3200 kHz
高精度激光測振儀性能
速度解碼
量程	峰值	低頻限制		高頻限制		分辨率 (1)				最大加速度		線性誤差
mm s-1/V	mm/s	Hz		kHz		μm s-1/√Hz				g		± %
2	20	0		100		0.02				1,280		<0.1
5	50	0		100		0.02				3,200		<0.1
10	100	0		350		0.05				22,000		<0.1
20	200	0		350		0.06				44,000		<0.1
50	500	0		350		0.06

附件下載：

CLV-2534中文彩頁.pdf

光學測量設備極其復雜，需要一些有限但非常精密的保養，以便保持設備的原始規格和精度。包括清潔、需要時重新調整光學器件，如果進一步需要，則更換耗損部件，維護機械裝置和進行功能測試。因此，請將您的儀器送往我們的技術服務中心進行維護。如果您愿意，可以根據您的使用頻率定期更換耗損部件，如激光管，以免在您最需要設備的時候出現意外停機。
