介紹
大多數關于結構動態方面的研究目的都在于及早的確認結構可能出現缺陷的位置。結構的疲勞損傷通常是由結構的反復變形引起的。因此確認物體最大變形位置就顯得十分重要。準確掌握結構動態應變的分布對于確認結構動態應力以及疲勞應力十分重要。此外，對于使用測試數據來校驗或更新有限元模型的情況而言，精準地獲得全場應變分布同樣十分重要。

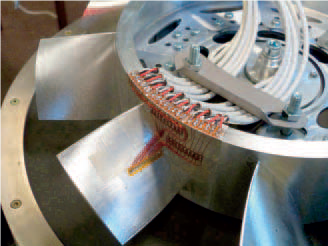

圖1 裝有應變片的葉片
使用應變片是最常見的應變測試手段之一，這種方法有很多缺陷。使用應變片時，需將其固定在被測物體上，對于小型輕量化結構而言，應變片和連接線會對架構帶來附加質量和附加阻尼的影響。另一大難題是應變片必須準確地布置在預定位置，但對于實際測試結構來說，結構產生最大應變的位置可能會與模型預測的結果出現偏差，可能的原因是生產制造誤差引起的。沒有有限元模型作為指導很難確認最大應變發生的準確位置，畢竟使用大量的應變片是不切實際的。
基于光學測試的思路，許多用于應變測試的光學測量方法被開發出來。掃描式多普勒激光測振儀（SLDV）是具有高空間分辨率、高振動分辨率的一種非接觸式的光學測量手段，最初引入使用是在20世紀90年代，最近幾年加強了其3D測試的能力，可以將三維振動分解成面內與面外兩部分振動進行測試分析。
理論背景
根據激光多普勒原理，使用SLDV可以準確地獲得振動平面的橫向位移，根據微變形理論，由彎曲引起的被測面應變分量可表示為：
Z表示的是相對平板中心的橫向距離，w(x,y,t)表示橫向位移，x、y表示平面上某點的坐標，t表示時間。
另一方面，結構表面的應變等于面內位移的空間倒數。表面應變通常是被關注重點，因?yàn)榻Y(jié)構表面的應變通常大于內部應變，更有可能導致疲勞失效，而面內位移僅可通過3D掃描式激光測振儀獲得。
實驗設置與測試
如圖1所示，選取其中一片鋁制葉片作為測試樣件。該測試樣件很代表性，因?yàn)槿~片具有典型的三維曲率、尺寸較小、重量較輕、共振頻率高以及預期應變小的特點。另一片葉片表面布置應變片。將兩片葉片都安裝在激振器上并放置在PSV-3D激光測振儀前（如圖2）。
圖2 試驗裝置：（a）PSV-400-3D；（b）攝像頭；（c）裝有待測葉片的激振器
掃描點可以通過Polytec公司的PSV軟件進行定義，也可以將有限元模型的節點坐標直接導入到系統中。從有限元模型中選取三個點，將它們的坐標導入PSV軟件中，這樣方便將測試結果與有限元分析結果進行對比。接下來結合形貌掃描單元以及視頻處理技術來獲得各掃描點的準確坐標。
使用激光測振儀對沒有布置應變片的葉片進行測試時，選擇掃頻信號作為激勵信號，這樣就可以獲得葉片的頻譜（如圖3所示）。通過頻譜中的峰值來確定共振頻率，顯示相應的振型并與有限元分析結果進行對比。

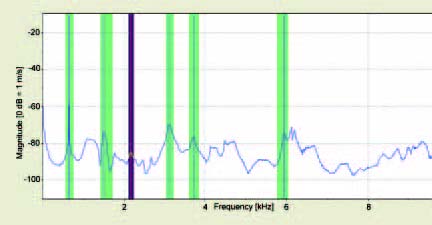

圖3 沒有貼應變片的葉片頻譜圖
圖4 貼有10個應變片的葉片頻譜圖
接下來在這些共振頻率處使用不同大小水平的正弦波進行激勵，采集葉片在這些頻率處的應變。激勵信號由Polytec集成在系統內部的信號發生器發出，然后經外部功放進行放大。使用衰減按鈕可以輕松地獲得0dB（10V）、-20dB和-40dB的激勵水平。
圖4展示的是黏貼在葉片上的應變片的測試結果，激勵方式采用的是掃頻激勵。可以清楚地看到在某些共振峰處頻率出現了偏移，幅值由于受應變片附加阻尼的影響而有所降低，特別值得注意的是在2kHz附近的共振峰完全消失了。這就說明了非接觸式的測量方法（光學）對于微小結構測試的重要性。使用應變片進行測試幾乎不可能獲得所有的共振頻率和準確的應變值（最大）。
模型驗證

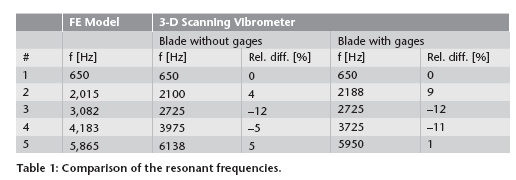

這一部分內容主要是將激光測振儀和應變片的測試結果與有限元模型分析結果進行對比。根據測試結果對有限元模型進行了一些修正。表1中所列的是有限元模型的分析結果和激光測振儀的測試結果。可以看出黏貼應變片對結構的共振頻率（高階）影響很大?？紤]到有限元模型獲得的振型與激光測振儀的測試結果比較一致，共振頻率上的差別不是很大，因此無需繼續更新有限元模型（邊界條件）。
應變測試結果的對比
接下來將介紹激光測振儀的應變分布測試結果與有限元模型分析結果的對比。而且會對激光測振儀測試結果、有限元模型分析結果以及應變片測試結果做全面的對比。如圖5所示，激光測振儀與有限元模型的正應變具有良好的一致性，除了垂直于曲面（X方向）的正應變測試結果有一些偏差。進一步的研究表明，通過激光測振儀可以獲得滿意的切應變測試結果。XY平面的切應變一致性略差于其他平面，但總體結果結果仍令人滿意。

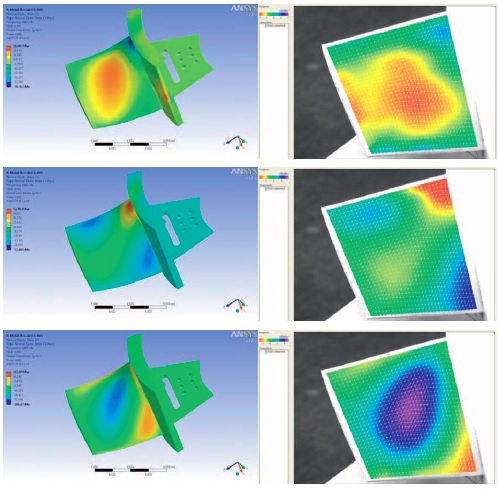

圖5 葉片在3975Hz處的正應力。左側：有限元模型；右側：激光測振儀分析結果
上部：X軸；中部：Y軸；下部：Z軸
結論
研究表明通過激光測振儀可以獲得表面動態應變，無論是切應變還是正應變，通過測試方法獲得的數據都精確可靠。同時試驗表明黏貼應變片會改變結構的動態響應，共振頻率會發生偏移，共振峰值也被降低，而非接觸式激光測振儀顯然不會引起類似問題，更重要的是其測試精度要比應變片高一個數量級。而在所有的光學測試方案中，只有3D全場掃描式激光測振儀可以同時在低頻和高頻處獲得準確的正應變和切應變。
