有些振動需要在水下測試，典型的例子就是超聲醫療換能器。還有需要在水下測試的應用就是海洋和潛艇開發。本文說明了如何使用激光測振儀測試當物體浸入到水里后振動特性的具體變化。我們選擇了一個簡單的金屬梁作為測試樣品，使用壓電片激勵。使用三維激光測振儀PSV-500-3D對物體進行非接觸測試。首先在空氣中進行測試，然后把物體沉入水中，采用相同的設置測試，從而看出物體振動的變化。
實驗搭建
Polytec提供兩種掃描式激光測振儀用于不同的測量場合。第一種是紅外式掃描頭，激光波長是1550nm，輸出功率是10mW。它具有更高的靈敏度和信噪比，測試距離更遠。由于這個波長的激光在水里被迅速吸收，所以到達不了視網膜，是人眼安全的。它明顯的缺點就是不能進行水下測試。第二種掃描式激光測振儀采用633nm的紅色激光，輸出功率是1mW，由于其功率低，也屬于人眼安全的級別。這個波長的激光在水里的衰減很弱，所以可以進行水下測試。
對于三維測量，三個掃描頭需要以不同的角度照射到被測物體表面，PSV軟件確保三束激光重合在同一個測量點，在所有的測量點提取X、Y和Z三個方向的振動。圖1表示了儀器的搭建。

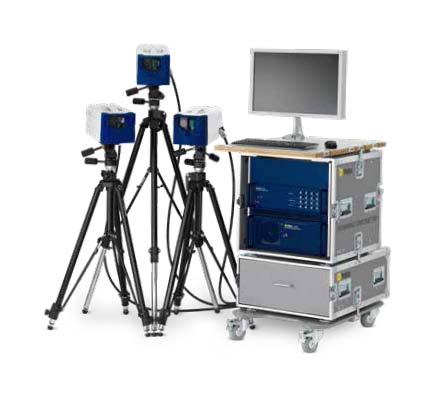

圖1 PSV-500-3D 掃描式激光測振儀
被測物體是150mm長的鋁梁，截面是12*12mm，如圖2 所示。被測物體由一個直徑10mm壓電片激勵。使用絕緣膠把壓電片粘到被測物體。如果供電電壓不是很高的時候，可以在水下正常工作。本次測試的激勵電壓是40V。
圖2 被測物體
被測物體放置到一個空的玻璃容器，玻璃容器放置到橡膠阻尼上。透過玻璃容器的側壁首先進行空氣中的三維掃描測試。水下測試的時候，只需要在玻璃容器中加入純凈水即可進行測試。這樣盡可能保持其它測試條件不便。圖3顯示了玻璃容器中有水的時候，可以看到紅色的測試激光點。

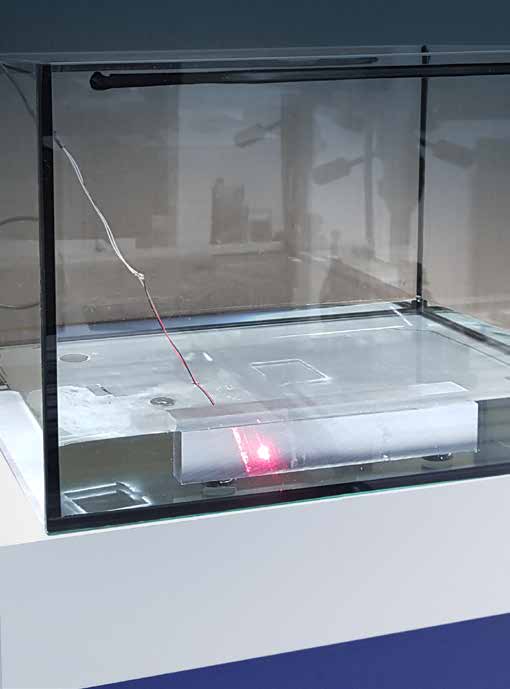

圖3 被測物體在水缸中測試
實驗結果
圖4顯示了幾個峰值下的振型，左邊是空氣中的振型，右邊是在水里的?？梢钥闯?，物體的振型一樣但是頻率有差別。進一步的數據可以明顯的看到區別，圖5顯示了兩次測試的平均譜，上邊是在空氣中，下邊是在水里。當物體進入水里后發生了如下變化：
l 共振頻率峰值有所減小
l 阻尼增加

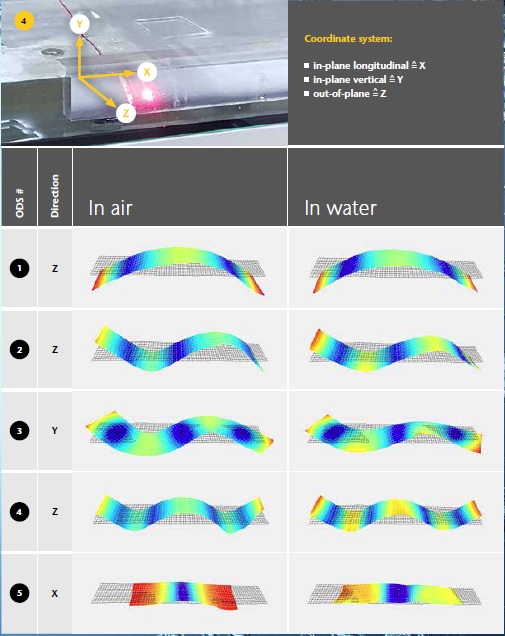

圖4 被測物體的振型（左邊空氣中，右邊水中）

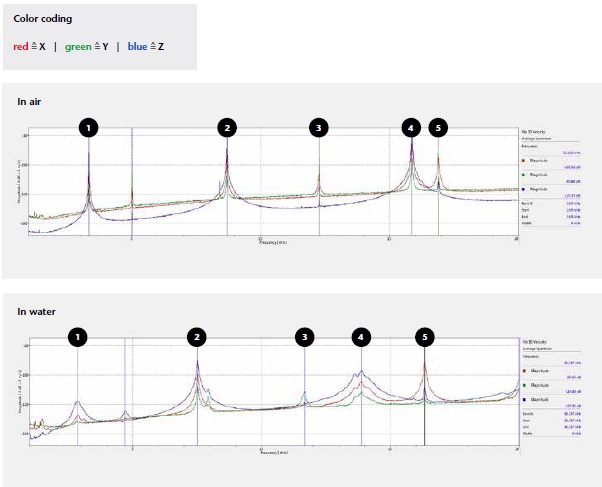

圖5 被測物體的平均譜線（上邊空氣中，下邊水中）
在水里的阻尼增加是合理的。我們注意到被測物體的縱向振型（圖4 最下邊一個）具有最小的頻率變化和阻尼增加。這主要是由于縱向振動作用到水的前后面面積較小。但是在橫向振動中，整個的縱向表面都收到水的作用，因此受到的影響比較大。還有一個注意事項，面外振動的幅值需要除以水的折射率（約1.3），面內振動的分量不需要變化。這個修正對幅值有小的影響，但是對振型影響不大，可以忽略。
結論
實驗過程及參數設置在空氣中和水中保持一樣，確保測試反映了被測物體在水中的變化。實驗結果可以清楚的看到空氣中和水中的差別。在水中的結果振動基本一致，但是頻率降低，阻尼增加。掃描式激光測振儀可以測試水下物體的動態特性，簡單且高效。
