讓電機運行時更靜音、更平穩
Arcelik是一家生產家用設備和娛樂電子產品的土耳其公司，其銷售網絡遍布全球100多個國家。為更好地發展全球業務，Arcelik組建了強大的研發團隊。Arcelik生產的電動馬達在出廠前都需要進行聲學和振動方面的測試，測試結果需滿足規定的公差要求，以此來控制產品的質量、耐用性和功能。Polytec公司提供的高精度、高效率的激光測振儀很好地滿足了測試需求，同時證明了非接觸式測量技術能夠?yàn)楣I(yè)在線質量監測提供完美的解決方案。
圖1 使用激光對電機進行聲振測試
能夠滿足大批量電機質量在線監測且無需頻繁維護
Polytec公司生產的IVS型號激光測振儀專為工業生產環境打造，其使用激光（圖1）作為測試媒介，無外部控制設備，需通過內部的串行接口進行設備設置，這樣避免了在工作或維護期間意外更改設置。
這種光學測試技術的優點主要包括：
系統安裝方便快捷，無需專用夾具固定，可以避免與被測物直接接觸；
測試光斑極小，可以到達難以接近的被測物體表面；
與加速度傳感器不同，激光測振儀不會為被測物體帶來任何附加質量的影響，測試結果能夠真實地反映被測物體的振動特性。
激光測振儀能夠按照測試需求快速地調整工作距離，充分滿足不同對象或模型的測試需求。
測試程序可量身定制
測試電機的方法主要有兩種：電機預熱過程中的測試和/或恒定轉速下的測試（圖2）。這意味著測試臺必須能靈活地控制電機轉速，包括采集和監控被測電機的實際轉速。測量過程中，各個測點的結構聲振特性被記錄下來后，再通過軟件進行分析處理。
根據測試臺的不同，設置一個控制電壓來確定RPM，例如使用沒有反饋的信號發生器，或直接設置好電機轉速。第一種情況下，必須使用編碼器或與轉速成比例的模擬電壓信號來獲取電機的真實轉速。

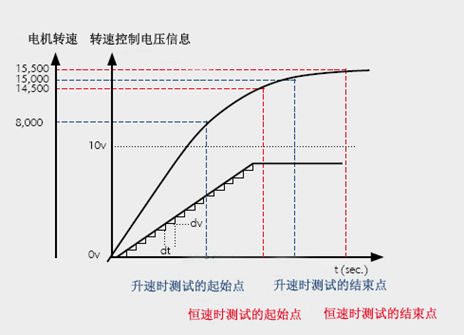

圖2 兩種不同測試方法下的時間-速度曲線
使用Polytec測試軟件QuickCheck來控制和評估測試過程。其集成的信號發生器，梯形增量、最大電壓和恒定電壓的持續時間均可調。測量時間可根據測量周期的總持續時間進行調整?；蛘?，根據生產周期指定測量時間，并相應地調整電機轉速。
結合電機轉速的設定，來測量振動信號。測量數據可根據電機轉速規格或?qū)嶋H測量轉速分為若干部分。一個部分包含從500到2500 RPM，或者，如圖2所示，從8000到15000 RPM。軟件根據速度信號來搜索相關時域數據，對在此范圍內獲得的振動信號進行分析。這個時域信號隨著每個電機的不同而變化，顯示其自有的動態特性。
高效評估
QuickCheck里含有試驗臺可用的數據評估模塊，并針對這類測試做了相應的簡化，以提升用戶體驗（圖3）。QuickCheck只分析相關時間段中各個測試通道對應的測試數據，然后調用分程序得出該數據的頻譜圖。根據這些數據可以計算出各種特性，并可以與特定的閾值（例如，頻帶能量或100~300 Hz頻率范圍內的峰值）進行比較。該軟件可計算RPM范圍內任意數量的特征，并且可以定義任意數量的RPM檔位。這些檔位甚至可以相互重疊。

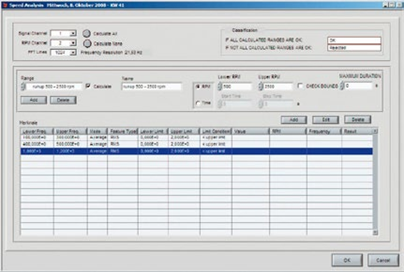

圖3 QuickCheck軟件進行數據評估的截圖
在恒速測量時，可以選擇指定的時域數據進行分析?？梢允褂蒙鲜鲞x項設置和計算特征。對于離線分析，可以將測量到的時域信號保存下來，后期再做分析。以這種方式計算的所有特性都顯示QuickCheck測試軟件的一個表中。為了確認被測電機通過測試可以進入下一個生產制造環節，所有測量值必須在指定的范圍內。測量值可以很容易地保存在標有測量時間的數據庫中。QuickCheck還可以通過條碼或數據矩陣碼讀取每個電機的序列號，并保存相應的測量值。通過這種十分實用的功能，你將可以在任何時間查詢到每個產品的生產信息和測試結果。
