風電站經常設置在海岸或者山區等偏遠地方，利用高壓直流傳輸系統（HVDC）連接到主網絡。這些系統以及組件必須滿足極端的穩定性要求，需要服役超過30年。風能一般采集于當?shù)氐腁C網絡，通過整流器轉化為DC然后傳輸?shù)绞褂玫兀谑褂玫赝ㄟ^逆變器把DC轉換為ＡＣ。在此操作過程中，系統元件受到了廣泛的應力應變。例如，逆變器機構由整流功能引起的機械振動、由電流引起的機械機構共振。這些狀況必須引起足夠的重視才能避免器件過載損壞。通過振動測試可以確定器件的本征振動，從而改進設計。
實驗搭建
使用PSV-400-3D掃面式激光測振儀測量轉換器模塊工作過程中引起的振動，測試模型是由國家電網提供的縮小版，與實際的系統具有相同的特性，如圖1、2所示。由于高壓，大部分的測試設備搭建在安全區域外，只有掃描頭放置在里面。使用OFV-505單點激光測振儀作為參考傳感器，通過BNC連接到掃描式激光測振儀的數據管理系統。參考信號提供相位參考，使順序測量的多點振動數據形成振型。

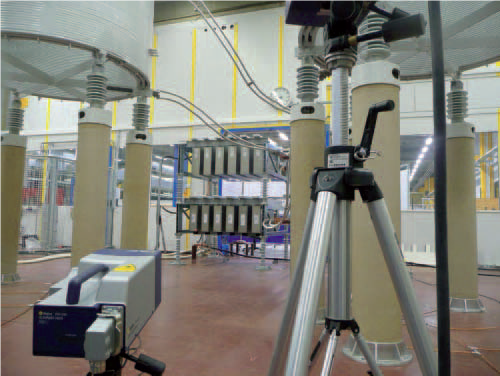

圖1 HVDC 測試系統搭建，前面測試

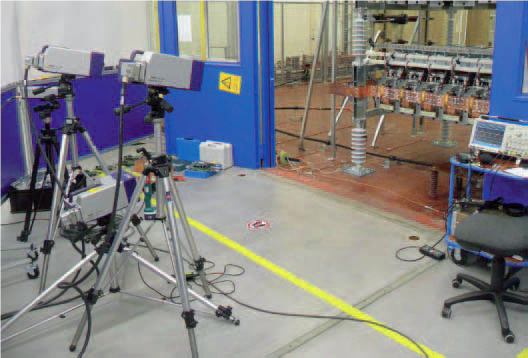

圖2 HVDC 測試系統搭建，后面測試
預測試
首先測量多個部件的振動特性，選擇機械結構上多個點進行測試。設計開發前，必須確定器件的載荷譜。測試在多個工作場景下進行，分級測試直到全載荷。包括設置準備和噪聲確定，總計進行了20組測試，每組持續10分鐘。每個測試選取52個測量點，帶寬800Hz，分辨率1Hz，10次平均。
驗證測試
進行了額外的測試驗證振動優化的轉化器模塊，包括六個能量模塊以及它們的電容。首先從前面測試整個系統，測試各種電流負載的初始狀態，如圖3所示。此外，我們更換不同組件進行了進一步的測試。前面測試完成后我們從轉換器后面測試了電容模塊，如圖4所示。激光測振儀的一個主要優勢是可以把前后面測試的數據結合到一起，形成整個系統綜合的振動視圖。

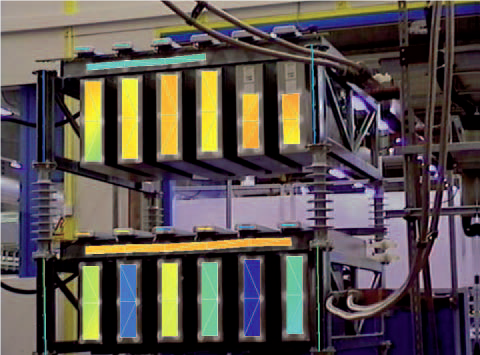

圖3 轉化器前面部件振型
圖4 轉化器后面部件振型
結論和展望
三維掃描式激光測振儀可以快速提供主要轉換器模塊的本征振動數據，客戶對測試結果非常滿意。除了預防工作頻率引起的結構失效的改進設計，還進行了整個系統的低頻共振測試。低頻振動對于地震引起的系統危險具有重要的意義。測試中可以使用大的振動臺或者激振器，它們都可以通過接口由Polytec系統控制。測試中使用的三維掃描式激光測振儀可以采集系統的振動，使振動特性可視化，快速識別共振有可能發生的區域。
